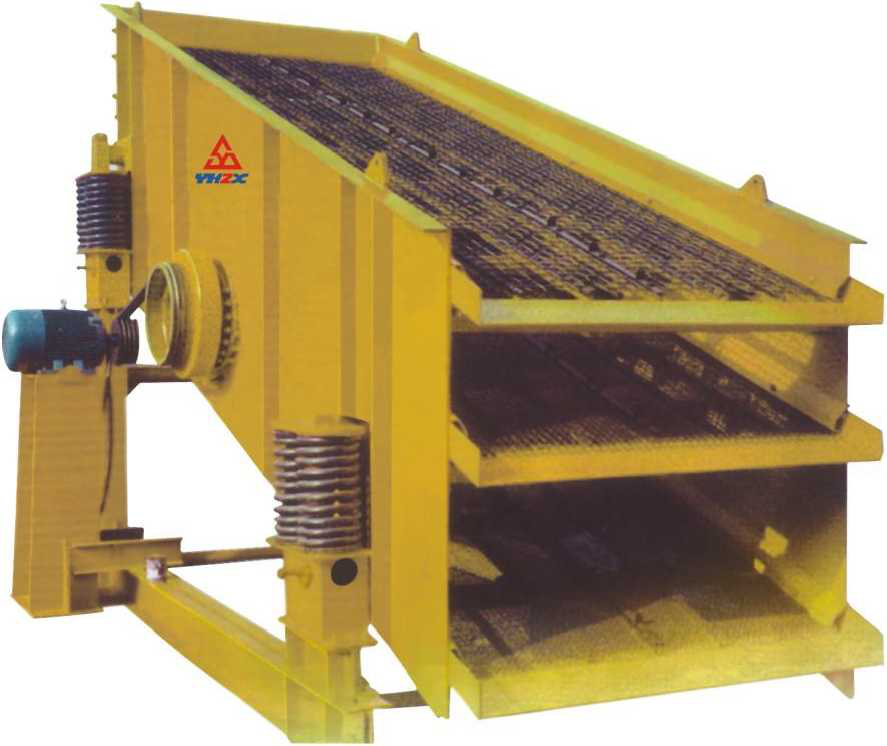

SYA型倾斜式圆振动筛
产品简介
SYA型圆震动筛是我公司参考国内外同类机型加以改进后的产品。适合于对冶金矿山、碎石 场、煤矿以及其他行业的大、中粒级散状物料进行干湿式分级。
该筛机的筛箱由托架与侧板、轴罩管钏接成型，结构先进，坚固耐用；震动器为偏心轴加 配重块形式，选用大游隙轴承，稀油润滑、噪声低、使用寿命长。
该系列产品的零部件通用性强，整机安装、维修方便。本系列筛机设计分单层、双层和三 层筛面，根据需要选配棒条筛板、钢板冲孔筛板、钢丝编织筛网、橡胶筛板和聚氨脂筛板。
筛面倾角可以在15。~25°间选择，无特别要求的按标准设计为20°。
SYA系列圆振动筛主要技术参数
SYA系列圆振动筛主要技术参数 | ||||||||||
型号 | 筛子规格 | 层数 | 入料粒度 | 筛孔尺寸 | 筛孔倾角 | 振动次数 | 双振幅 | 生产能力 | 电动功率 | 重量 |
W x L(mm) | (mm) | (mm) | (° ) | (min") | (mm) | (t/h) | (KW) | (kg) | ||
SYA412-1 | 1200x3600 | 1 | W300 | 6-100 | 20 | 845 | 9~11 | 11 | 3800 | |
SYA412-2 | 1200x3600 | 2 | W300 | 6-100 | 20 | 845 | 9~11 | 126-412 | 11 | 4200 |
SYA412-3 | 1200x3600 | 3 | W300 | 6-100 | 20 | 845 | 9~11 | 11 | 5500 | |
SYA512-1 | 1500x3600 | 1 | W300 | 6-120 | 20 | 845 | 9~11 | 11 | 4000 | |
SYA512-2 | 1500x3600 | 2 | W300 | 6-120 | 20 | 845 | 9月11日 | 152-522 | 15 | 4500 |
SYA512-3 | 1500x3600 | 3 | W300 | 6-120 | 20 | 845 | 9~11 | 15 | 5900 | |
SYA516-1 | 1500x4800 | 1 | W300 | 6-120 | 20 | 845 | 9月11日 | 15 | 4200 | |
SYA516-2 | 1500x4800 | 2 | W300 | 6-120 | 20 | 845 | 9~11 | 210-690 | 15 | 5300 |
SYA516-3 | 1500x4800 | 3 | W300 | 6-120 | 20 | 748 | 9月10日 | 18.5 | 7900 | |
SYA616-1 | 1800x4800 | 1 | W350 | 6-120 | 20 | 845 | 9月11日 | 15 | 4900 | |
SYA616-2 | 1800x4800 | 2 | W350 | 6-120 | 20 | 845 | 9~11 | 252-825 | 15 | 5300 |
SYA616-3 | 1800x4800 | 3 | W350 | 6-120 | 20 | 748 | 9~10 | 18.5 | 8400 | |
SYA720-1 | 2100x6000 | 1 | W350 | 6-125 | 20 | 748 | 9~10 | 18.5 | 8500 | |
SYA720-2 | 2100x6000 | 2 | W350 | 6-125 | 20 | 748 | 9月10日 | 370-1200 | 22 | 9900 |
SYA720-3 | 2100x6000 | 3 | M350 | 6-125 | 20 | 748 | 8~10 | 30 | 13800 | |
SYA820-1 | 2400x6000 | 1 | W350 | 6-125 | 20 | 748 | 9月10日 | 420-1360 | 30 | 10300 |
SYA820-2 | 2400x6000 | 2 | W350 | 6-125 | 20 | 748 | 8月10日 | 30 | 11800 | |

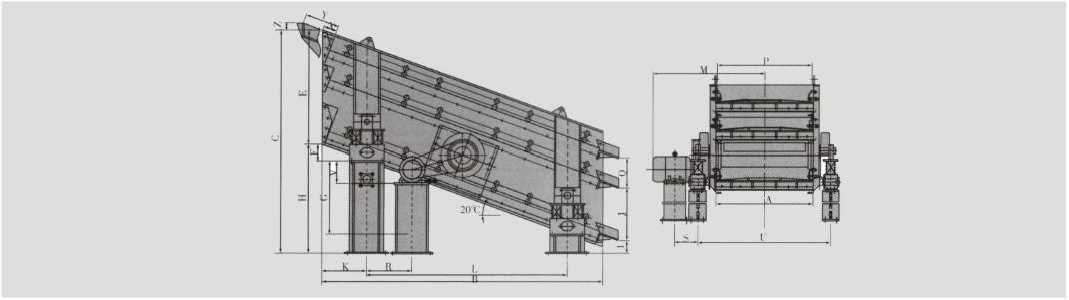

SYA系列圆振动筛外形尺寸 | |||||||||||||||||||||
ffSiaze(mm； 型号 Mo f | A | B | C | E | F | G | H | I | J | K | L | M | P | Q | R | S | U | V | X | Y | Z |
SYA412-1 (1200x3600 ) | 1225 | 3557 | 2456 | 1077 | 204 | 927 | 1295 | l+J | 560 | 2548 | 1398 | 1205 | — | 542 | 283 | 1676 | 70 | 168 | 432 | 90 | |
SYA412-2(1200x3600) | 1225 | 3557 | 2419 | 1045 | 204 | 927 | 1295 | 140 | 692 | 560 | 2548 | 1398 | 1205 | — | 542 | 283 | 1676 | 70 | 168 | 432 | 90 |
SYA412-3(1200x3600) | 1225 | 3557 | 2674 | 1379 | 204 | 927 | 1295 | 140 | 692 | 560 | 2548 | 1398 | 1205 | 355 | 542 | 283 | 1676 | 70 | 168 | 432 | 90 |
SYA512-1 (1500x3600) | 1530 | 3557 | 2419 | 1045 | 204 | 927 | 1295 | l+J | 560 | 3694 | 1596 | 1510 | — | 976 | 305 | 1981 | 70 | 168 | 432 | 90 | |
SYA512-2(1500x3600) | 1530 | 3557 | 2419 | 1045 | 204 | 927 | 1295 | 164 | 662 | 560 | 3694 | 1596 | 1510 | — | 976 | 305 | 1981 | 70 | 168 | 432 | 90 |
SYA512-3(1500x3600) | 1530 | 3557 | 2674 | 1379 | 204 | 927 | 1295 | 164 | 662 | 560 | 3694 | 1596 | 1510 | 335 | 976 | 305 | 1981 | 70 | 168 | 432 | 90 |
SYA516-1 (1500x4800) | 1530 | 4704 | 2854 | 1077 | 204 | 1345 | 1712 | l+J | 560 | 3694 | 1748 | 1815 | ―― | 976 | 305 | 2286 | 480 | 168 | 432 | 90 | |
SYA516-2(1500x4800) | 1530 | 1704 | 2861 | 1077 | 204 | 1345 | 1712 | 164 | 664 | 560 | 3694 | 1748 | 1815 | — | 976 | 305 | 2286 | 480 | 168 | 432 | 90 |
SYA516-3(1500x4800) | 1530 | 4704 | 3123 | 1411 | 204 | 1345 | 1712 | 164 | 664 | 560 | 3694 | 1748 | 1815 | 355 | 976 | 305 | 2286 | 480 | 168 | 432 | 90 |
SYA616-1 (18200x4800) | 1835 | 4704 | 2861 | 1077 | 204 | 1345 | 1712 | l+J | 560 | 3694 | 1748 | 1815 | — | 976 | 305 | 2286 | 480 | 168 | 432 | 90 | |
SYA616-2(18200x4800) | 1835 | 4704 | 2861 | 1077 | 204 | 1345 | 1712 | 164 | 664 | 560 | 3674 | 1748 | 1815 | — | 976 | 305 | 2286 | 480 | 168 | 432 | 90 |
SYA616-3(18200x4800) | 1835 | 4704 | 3123 | 1444 | 204 | 1345 | 1712 | 164 | 664 | 560 | 3694 | 1745 | 1815 | 355 | 976 | 305 | 2286 | 480 | 168 | 432 | 90 |
SYA720-1 (2100x6000) | 2140 | 5892 | 3674 | 1499 | 466 | 1251 | 2145 | l+J | 1279 | 3436 | 2000 | 2132 | — | 660 | 385 | 2591 | 340 | 248 | 636 | 133 | |
SYA720-2(2100x6000) | 2140 | 5892 | 3674 | 1799 | 466 | 1251 | 2145 | 205 | 882 | 1279 | 3436 | 2039 | 2120 | — | 660 | 404 | 2591 | 340 | 248 | 636 | 133 |
SYA720-3(2100x6000) | 2140 | 5892 | 4038 | 1893 | 466 | 1251 | 2145 | 205 | 882 | 1279 | 3436 | 2039 | 2120 | 419 | 660 | 520 | 2591 | 340 | 248 | 636 | 133 |
SYA8202-1 (2400 x 6000) | 2445 | 5891 | 3850 | 1628 | 300 | 1415 | 2144 | l+J | 824 | 3890 | 2348 | 2425 | —— | 1078 | 520 | 2685 | 310 | 254 | 698 | 152 | |
SYA8203-2(2400 x 6000) | 2445 | 5891 | 3850 | 1628 | 300 | 1416 | 2144 | 251 11032 | 824 | 3890 | 2348 | 2425 | — | 1078 | 520 | 2685 | 310 | 254 | 698 | 152 | |
